LAS OAW ( OXYGEN ACETYLENE WELDING )

Suatu proses pengelasan gas yang menggunakan sumber panas nyala api melalui pembakaran gas oksigen dan gas asetilin untuk mencairkan logam dan bahan tambah. Dalam pengelasan OAW ini biasanya digunakan hanya untuk plat – plat tipis, hal ini dikarenakan sambungan las Oxygen Acetyline ini mempunyai kekuatan yang rendah dibandingkan las busur listrik.
Las OAW ini juga dapat digunakan untuk pemanasan atau pemotongan, namun alat yang digunakan berbeda. Untuk pemotongan menggunakan torch yang ada katub gas potong, sedangkan untuk pengelasan atau pemanasan menggunakan welding gun tanpa katub gas potong.

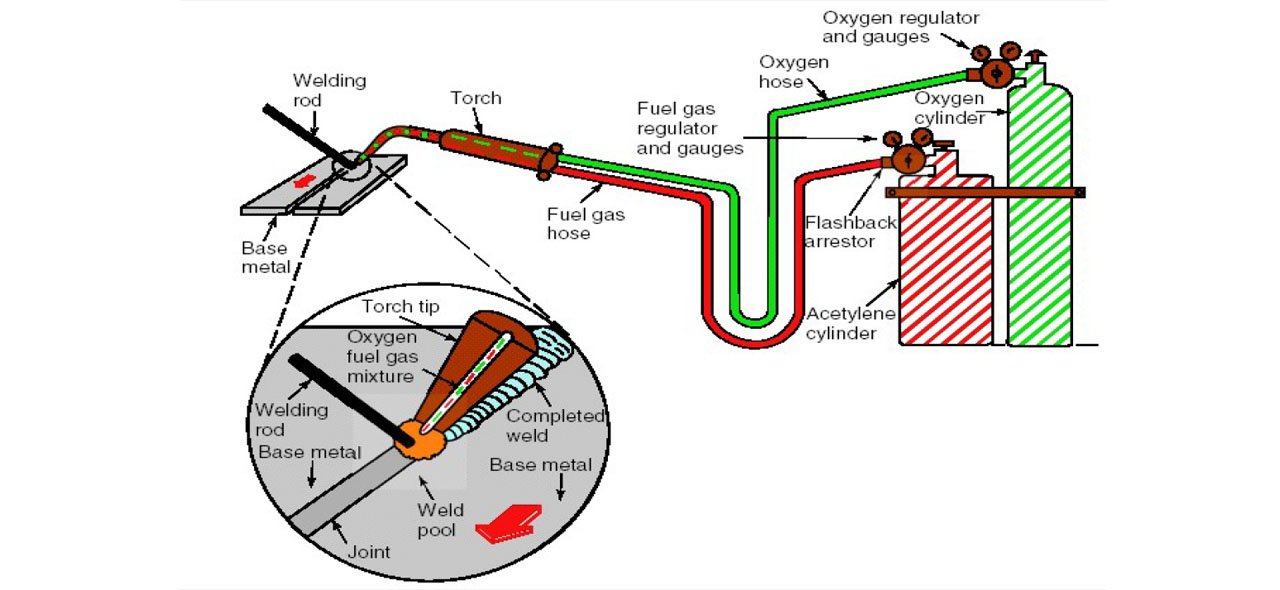

Peralatan Mesin Las OAW (Oxygen Acetylene Welding)
1. Tabung Gas Oksigen
Tabung oksigen adalah tempat menyimpan gas oksigen, pada tabung ini akan diisi gas oksigen yang digunakan untuk proses pengelasan yang kemudian akan disambung dengan regulator dan selang yang menuju ke Welding Torch. Untuk tabung gas Oksigen ini berwarna biru atau hijau.
2. Tabung Gas Asetilin
Tabung Gas Asetilin adalah tempat menyimpan gas asetilin, saat proses pengelasan regulator dibuka. Setelah itu gas akan otomatis keluar melalui selang gas yang terhubung ke welding torch. Tabung gas Asetilin ini mempunyai warna merah atau orange.
3. Regulator Gas Oksigen
Regulator tabung gas oksigen adalah alat yang digunakan untuk mengontrol tekanan keluarnya gas oksigen yang ada pada selang gas ke welding torch. Selain itu regulator juga digunakan untuk melihat isi gas pada tabung gas oksigen. Sama dengan warna tabung gas oksigen, regulator oksigen juga berwarna biru atau hijau.
4. Regulator Gas Asetilin
Regulator Gas Asetilin adalah alat yang digunakan untuk melihat tekanan isi dan tekanan kerja atau keluarnya gas asetilin yang ada dalam selang ketika digunakan untuk mengelas. Fungsinya sama dengan regulator oksigen, namun yang membedakan hanya penggunaan pada gasnya. Untuk warna regulator asetilin ini mempunyai warna merah atau orange sama dengan tabungnya.
5. Selang Gas OAW
Selang gas OAW adalah selang yang digunakan untuk mengalirkan gas dari tabung gas ke welding torch saat proses pengelasan. Warna selang gas ini juga sesuai dengan warna tabung gasnya.
6. Welding Torch (Brander Las)
Welding Torch adalah tempat untuk mencampur gas oksigen dan asetilin pada saat proses pengelasan, pada welding torch ini terdapat katub atau pengatur keluarnya gas oksigen dan asetilin. Sedangkan untuk torch yang pemotongan mempunyai tambahan untuk katub gas pemotongan.
7. Welding Nozzle
Welding Nozzle adalah ujung dari bagian welding torch yang mempunyai lubang sebagai tempat keluarnya percampuran antara gas oksigen dan asetilin. Welding nozzle ini dapat diganti jika ingin dirubah diameter lubangnya sesuai dengan kebutuhan.
8. Welding Rod (Filler metal)
Welding Rod adalah bahan tambah yang digunakan untuk proses pengelasan OAW, bahan dari filler metal ini disesuaikan dengan jenis material yang akan dilas. Biasanya welding rod berbentuk kawat yang digulung, namun jika akan digunakan untuk pengelasan dipotong sepanjang 1 meter biar lebih mudah.
Dua Macam Bahan Bakar Gas yang Bisa Digunakan
1. Asetilin (C2H2)
Asetilin adalah hidrokarbon yang termasuk jenis alkuna sederhana, dengan rumus kimia C2H2. Ia tersusun dari dua atom hidrogen dan dua atom karbon. Paling banyak digunakan untuk mengelas OAW.
2. Propan
Sebenarnya, teknik pengelasan OAW juga bisa dilakukan dengan campuran oksigen dan Propan. Propan merupakan senyawa alkana tiga karbon yang memiliki rumus kimia C3H8. Dalam keadaan normal, Propan berwujud gas dan bisa dikompresi menjadi cairan mudah dipindahkan ketika berada di kontainer tidak mahal. Senyawa ini adalah turunan produk petroleumlain pada pemrosesan gas alam atau minyak bumi.
Macam-Macam Api yang Digunakan Untuk Las OAW

1. Nyala Api Karburasi
Api ini diciptakan oleh komposisi yang lebih banyak menggunakan gas asetilin dibandingkan oksigen. Nyala api karburasi biada digunakan pada proses soldering, flame-hardening dan brazing. Temperatur maksimal yang bisa diciptakan mencapai 3000 °C.
Sehingga, tidak cocok digunakan untuk mengelas logam yang titik cairnya melebihi suhu tersebut. Sebagaimana stainless steel, baja karbon, dan lain-lain.

2. Nyala Api Oksidasi
Nyala api ini dibuat dengan komposisi gas oksigen lebih dominan daripada gas asetilin. Nyala api oksidasi biasa dipakai untuk mengelas tembaga dan tembaga paduan.
Suhu tertinggi pada nyala api Oksidasi mencapai 3300 °C. Cocok untuk mencairkan hampir seluruh jenis logam, kecali logam dengan unsur paduan utama Fe ( Ferro ). Contohnya adalah Besi Tuang dan Baja.

3. Nyala Api Netral
Sesuai namanya, api netral memiliki perbandingan oksigen dan asetilin sebesar 1:1. Kedua bahan dibuat seimbang, tidak ada yang lebih berat di salah satunya. Nyala api netral cocok dipakai untuk menyambungkan Baja, Besi Tuang, Tembaga, dan Aluminium.
Karakteristik dari nyala api netral adalah mempunyai nyala Inti fokus putih kekuningan, sekaligus nyala sisa lebih pendek dibandingkan nyala api Karburasi. Temperatur tertinggi yang dihasilkan sebesar 3200 °C. Karena setiap nyala api mempunyai fungsinya masing-masing, Anda harus memahaminya terlebih dahulu sebelum praktek mengelas.
Cara Penyalaan dan Pematian Las OAW
1. Cara Menyalakan Las OAW:
- Buka katub gas asetilin Pada Brander Las.
- Buka katub oksigen Pada Brander Las.
- Kemudian Biarkan < 5 detik beri percikan api dengan pematik.
- Atur Nyala api Las.
2. Cara Mematikan Api Las OAW:
- Buka katub gas asetilin Pada Brander Las.
- Buka katub oksigen Pada Brander Las.
- Kemudian Biarkan < 5 detik beri percikan api dengan pematik.
- Atur Nyala api Las.
Tekanan Gas OAW
1. Tekanan Gas untuk Pengelasan OAW:
- Oksigen sebesar 2 – 3 Bar.
- Asetilin sebesar 0.5 Bar.
2. Tekanan Gas untuk Pemotongan Oksigen Asetilin:
- Oksigen sebesar 5 Bar.
- Asetilin sebesar 0.5 Bar.
